最新資訊LM251772RHAR是一款36V四開關降壓-升壓控制器，可提供穩壓輸出電壓，無論輸入電壓高于、等于還是低于設定輸出電壓，均能保持穩定輸出。以下是技術參數：輸出類型：晶體管驅動器功能：升壓/降壓輸出配置：正拓?fù)洌航祲荷龎狠敵鰯?shù)：1輸出階段：1電壓 - 供電 (Vcc/Vdd)：3.5…
LM251772RHAR是一款36V四開關降壓-升壓控制器，可提供穩壓輸出電壓，無論輸入電壓高于、等于還是低于設定輸出電壓，均能保持穩定輸出。以下是技術參數：
輸出類型：晶體管驅動器
功能：升壓/降壓
輸出配置：正
拓?fù)洌航祲荷龎?/span>
輸出數：1
輸出階段：1
電壓 - 供電 (Vcc/Vdd)：3.5V ~ 36V
頻率 - 開關：100kHz ~ 600kHz
占空比（最大）：-
同步整流器：無
時鐘同步：是
串行接口：I2C
控制特性：限流，空載時間控制，使能，頻率控制，電源良好，軟啟動，同步
工作溫度：0°C ~ 70°C（TJ）
安裝類型：表面貼裝型
器件封裝：40-VQFN（6x6）
此外，LM251772RHAR器件通過I2C接口支持動態電壓調節，集成高壓電源LDO及全橋柵極驅動，適用于高效率電源設計。
描述

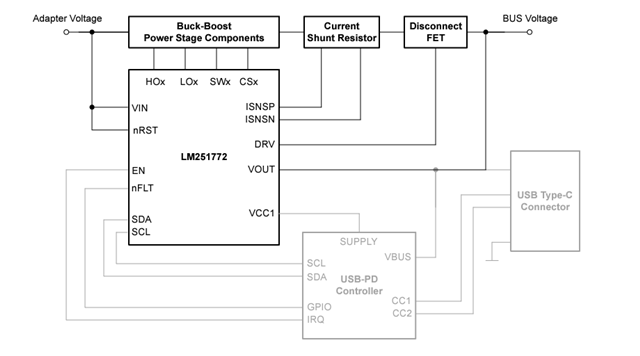

在省電模式下，LM251772RHAR控制器支持在整個輸出工作范圍內實現非常高的效率?？赏ㄟ^(guò)集成式 I2C 接口對輸出電壓和平均電流進行動態編程。輸出電壓和平均電流的配置范圍符合 USB-USB PD 標準要求。集成的 DRV 引腳可以控制一個斷開 FET 來滿足雙角色端口 (DRP) 要求。
? 輸入電壓范圍為 3.5V 至 36V
? 通過 I2C 進行動態 Vo 編程，范圍為：
– 3.3V 至 48V，階躍為 20mV
– 1V 至 24V，階躍為 10mV
? 峰值電流調節控制
? 在所有工作模式下均具有低電壓轉換紋波
? 關斷靜態電流為 3μA
? 工作靜態電流為 60μA
? 用于雙角色端口電源路徑的驅動 (DRV) 引腳
– 通過推挽輸出實現快速 pMOS FET 控制
– 可配置為 nMOS FET 的電荷泵驅動器級
? 可在輕負載和高負載條件下實現高效率的運行模式選項：
– 省電模式（單脈沖/μSleep）
– 自動導通模式
? 集成高壓電源 LDO
? 用于 PD 控制器電源的輔助高壓 LDO
? 集成式全橋柵極驅動
– 2A 峰值電流能力
– 自舉過壓和欠壓保護
– 集成式自舉二極管
? 獨立于工作模式（升壓、降壓/升壓、降壓）的固定頻率
– 可選的強制 PWM 模式
– 開關頻率范圍為 100kHz 至 600kHz
– 外部時鐘同步和時鐘輸出
? 平均輸入或輸出電流傳感器
– 可在 0.5A 至 7A 范圍內以 50mA 階躍進行編程
? 可通過 I2C 接口讀取監控功能
? 商用溫度范圍（Tj = 0°C 至 70°C）
LM251772RHAR應用場景
? USB Type-C 供電來源：
– 集線站
– PC 監視器
– 工業 PC/耐用型 PC
– USB 交流/直流適配器
? 無線充電
如果您需要到LM251772RHAR開關控制器，請通過服務熱線+86 13410018555或郵箱chen13410018555@163.com與明佳達電子取得聯系。
